Rozwiązanie problemu z otwieraniem klapki na baterie GoPro

Producent kamer GoPro nie o wszystkim dokładnie pomyślał. Czasami taki prozaiczny problem jak otwarcie klapki na baterie w naszej kamerce może przysporzyć nam wiele kłopotu, ale jest na to prosty sposób.
Potrzebujemy kawałek taśmy izolacyjnej chwile czasu i gotowe.

 Należy wyciąć wąski pasek taśmy i przykleić, tak jak pokazane jest to na zdjęciach.

Jak zrobić ramkę do GoPro Hero 3 - Frame Mount

Jak zrobić przydatne mocowanie do naszej kamerki GoPro. Zaczynamy od przygotowania potrzebnych nam materiałów.

Potrzebne materiały:
- spienione PCV grubości 3mm !!! (nie może być inna grubość)
- wydrukowany szablon (do pobrania niżej)
- taśma klejąca
- klej (kropelka)
- nóż do tapet
- nożyczki

Co to takiego spienione PCV ?
To tworzywo wytwarzane techniką swobodnego spieniania. Jest on odporny na warunki atmosferyczne, trudnozapalny i dźwiękoszczelny. Posiada gładką powierzchnię, ławy w obróbce (szlifowanie, wiercenie, klejenie, cięcie idt.). Charakteryzuje się również niską adsorpcją wody jest odporny na korozję i chemikalia. Dodatkowo pod wpływem ciepła staje się elastyczny.

Gdzie kupić spienione PCV ?
 Produkt można znaleźć np.
- na Allegro pod hasłem: "spienione PCV"
- w Castoramie (w okolicach stanowiska do rozkroju płyt), gdzie cena: formatki białej gr. 3mm o wymiarach 100x60cm wynosi 21,67zł a kolorowych 31,04zł

- lub w sklepach modelarskich np. tu gdzie ja kupiłem formatkę o wymiarach 200x300mm za 2,70zł + 8zł przesyłka

Gdy mamy już spienione PCV drukujemy szablon (Skala szablonu to 1:1 więc przy drukowaniu należy pamiętać, aby w ustawieniach drukowania nie dopasowywać rozmiaru tylko drukować w faktycznym rozmiarze). Drukujemy szablon na kartce A4.
- szablon PDF
- zwymiarowane elementy PDF
- opis elementów PDF

Szablon wycinamy nożyczkami i przyklejamy taśmą do spienionego PCV.

Teraz możemy lekko naciąć nożykiem i dla ułatwienia wykonać wiercenia otworów (należy robić to ostrożnie, aby materiał się nie topił pod wpływem temperatury).

Ściągamy szablon i teraz dokładnie wycinamy wszystkie elementy.

Zabieramy się do klejenia (najlepiej używać kleju szybkoschnącego np. kropelka). Wszystko łączymy tak jak w filmie poniżej

 Na końcu możemy przeszlifować wszystkie nierówności drobnym papierem ściernym a jak ktoś chciałby mieć np. kolor czarny można polakierować lakierem akrylowym (używany do lakierowania samochodów).

A oto efekt :)

Zimowo

Fota strzelona kamerką GoPro parę dni temu :)

Filmik z obrotowego mocowania na kask 360°

W wolnej chwili udało się zmontować krótki filmik z niedawno zrobionego obrotowego mocowania na kask (rotor helmet mount 360°). Miłego oglądania :)

Jak zrobić obrotowy uchwyt 360 stopni do kasku (rotors do GoPro Hero 3)

Pokaże Wam jak w prosty i tani sposób można zrobić bardzo ciekawe obrotowe mocowanie (360 stopni) kamerki GoPro na kask. Zaczynamy od przygotowania potrzebnych materiałów:

- kask np. na rower, na motor... jeżeli ktoś go nie mam można kupić używany za grosze jak to było w  moim przypadku.

- obrotowa nóżka np. od fotela

- śruba z nakrętką i podkładkami oraz wkręty z podkładkami

- śruba (jako obciążnik) oraz kawałek blaszki

- aluminiowa rurka o długości 114 cm (najlepiej przedział 60 - 120 cm)

W kolejnym etapie nawiercamy aluminiową rurkę w połowie długości czyli w moim przypadku 57 cm.

Dalej zabieramy się do przygotowania obrotowej nóżki do której później przymocowana zostanie rurka. Blaszkę mocujemy do nóżki przy pomocy wkrętów z podkładkami (warto wcześniej trochę nawiercić kółka w obrotowej nóżce). Mocujemy tak jak widać na zdjęciu. Chyba że mamy inny rodzaj nóżki wtedy trzeba inaczej to rozwiązać.

Następnie mocujemy rurkę do blaszki i skręcamy całość.

Teraz całość mocujemy z kaskiem, ja przymocowałem wkrętami.

Gdy mamy już to zrobione z jednej strony rurki mocujemy kamerkę, a z drugiej dokładamy obciążniki (np. dużą śrubę). Wszystko robimy tak aby aluminiowa rurka znalazła się w równowadze (o jednej i drugiej stronie musi być takie samo obciążenie). Obciążnik można przykleić taśmą.

Dodatkowo można zrobić ruchome małe obciążniki (zwinięty kabel) tak, aby dokładnie wszystko wyważyć.

Musimy pamiętać aby dokładnie ustawić kamerkę tak, aby nie było widać zbędnego mocowania kamerki oraz tak, aby nasz kask znalazł się na środku kadru.

Oto końcowy efekt zamocowania :)

Wkrótce dodam jakiś filmik z wykorzystaniem tego mocowania. Tymczasem miłej zabawy w tworzeniu :)

Jazda na rowerze

Poniżej prezentuje krótki filmik z rowerowych wojaży :) Nakręcany GoPro Hero 3 Black Edition głównie w rozdzielczości 1080 (60 fps) oraz trochę 720 (120 fps). W filmie pojawiło się obrotowe mocowanie na kask tzw rotors, którego wkrótce pokaże jak można w tani i prosty sposób wykonać.

Jak zrobić steadicam (stabilizator obrazu) do GoPro

Pokażę wam jeden z wielu sposobów jakie istnieją na zrobienie w domowych warunkach steadicam-a. Zaczynamy od skompletowania potrzebnych nam materiałów czyli:
 (Podane tutaj numery odnoszą się do oznaczeń na zdjęciach)

1. Łożysko kulkowe 10x26x8
2. Przegub Cardana 1/4 cala
3. Płaskownik, szer. 25mm, gr. 4mm, dł. 680mm
4. Dodatkowy obciążnik (ruchomy) - magnes
5a. Śrubki
5b. Nakrętki
5c. Podkładki
6. Kawałek pręta dł. 25mm, śr. 10mm
7a. Blaszka 45x55mm
7b. Blaszka 60x25mm
8. Osłona na rurkę (pianka)
9. Reduktor miedziany z 26 na 22mm
10. Reduktor miedziany z 21 na 15mm
11. Rurka miedziana dł. 12mm, śr. 15mm
12. Szybkozłączka GoPro

 Koszt wykonania steadicam-u powinien wynieść kilkanaście złotych

Kilka zdjęć przedstawiających potrzebne materiały

Zaczynamy od wygięcia płaskownika (3) w odpowiedni kształt jak widać na zdjęciu powyżej. Nawiercamy płaskownik pod śrubki (5a) z nakrętkami (5b) i podkładkami (5c). Następnie wiercimy mały otwór w miejscu w którym widać na zdjęciu poniżej.

Nawiercony otwór pilnikiem do metalu nadaję kształt kwadratu tak aby zmieściła się końcówka przeguba Cardana (2). Gdy to mamy można dokleić w moim przypadku zespawałem dwie blaszki (7a) i (7b) gdzie na końcu umieszczę szybko złączkę GoPro (12)

Teraz zabieramy się za przygotowanie rączki.
Najpierw przygotowuję kawałek pręta (6) pilnikiem nadaję kształt kwadratu jak widać na zdjęciu poniżej, tak aby połączyć ją z przegubem Cardana (2)

Teraz końcówkę zaznaczoną kolorem niebieskim wkładam w łożysko, jeżeli nie pasuję to można trochę dopasować pilnikiem (tak aby wszystko ciasno wchodziło, ale dla bezpieczeństwa można jeszcze użyć kleju).

Teraz łączę ze sobą miedziane reduktory (10) i (9) oraz miedzianą rurkę (11) wszystko lutuję ze sobą jak widać na zdjęciu.

Przygotowaną rączkę łączę z łożyskiem na wcisk. Łożysko wkładam do reduktora miedzianego (9) (jeżeli istnieję potrzeba to szlifuję papierem ściernym miedziany reduktor po wewnętrznej średnicy, tak aby wszystko ciasno wchodziło) Dla bezpieczeństwa warto jeszcze użyć kleju (kropelki). Następnie rączkę łączę z przegubem Cardana który z kolei łączę z otworem wcześniej przygotowanym w płaskowniku (3).

Całość maluję, przyklejam szybko złączkę GoPro (12) i odpowiedni wyważam cały steadicam dodając w odpowiedniej ilości śrubki (5a) z nakrętkami (5b) i podkładami (5c). Dodatkowo można użyć magnesu (4) którego można dowolnie rozmieścić według potrzeby tak aby wszystko dokładanie było wyważone.

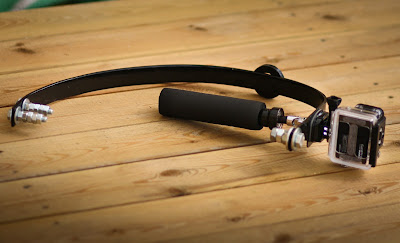

Trochę pracy i gotowe. Kilka zdjęć steadicamu-u poniżej

Film pokazujący różnicę w użyciu steadicam-u i bez niego
